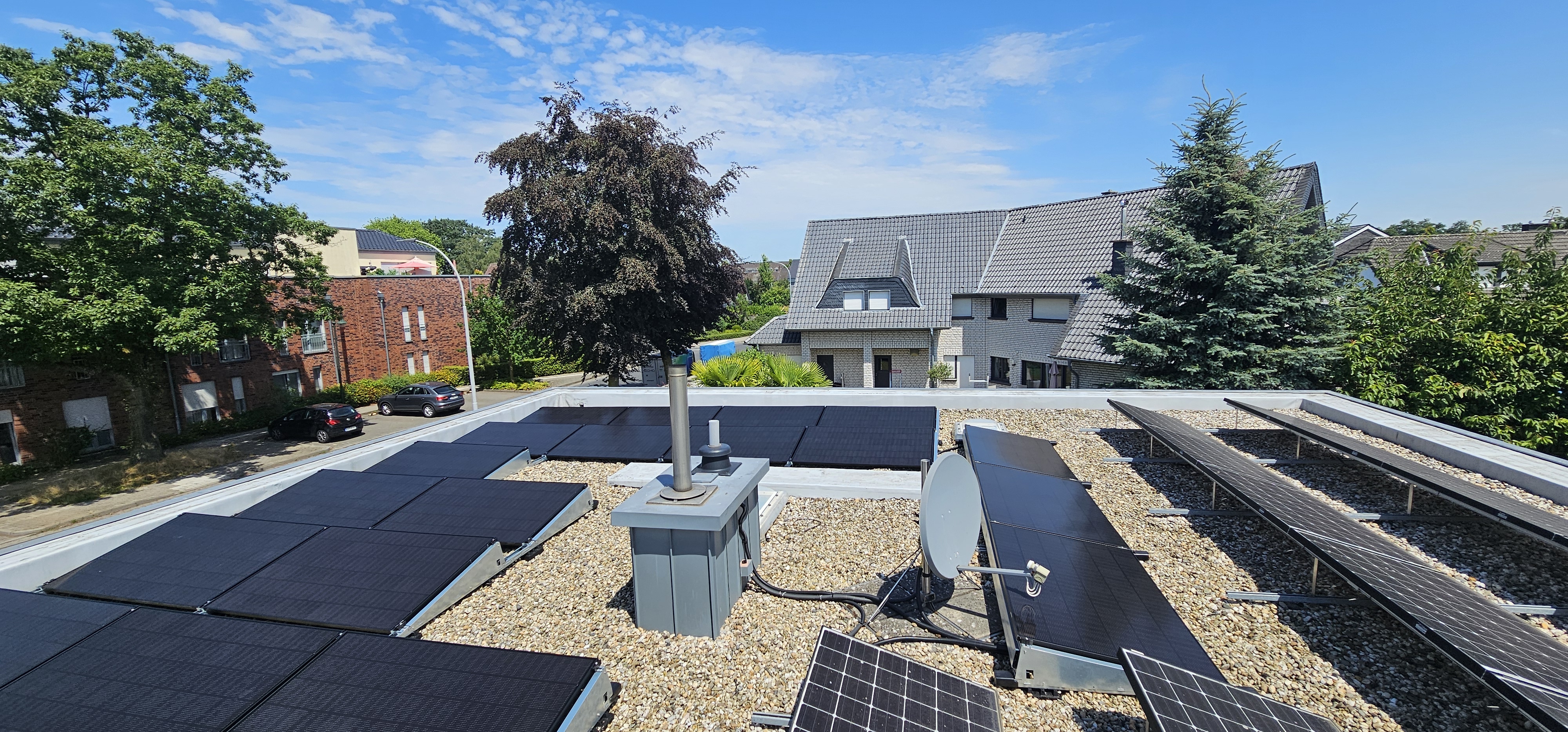

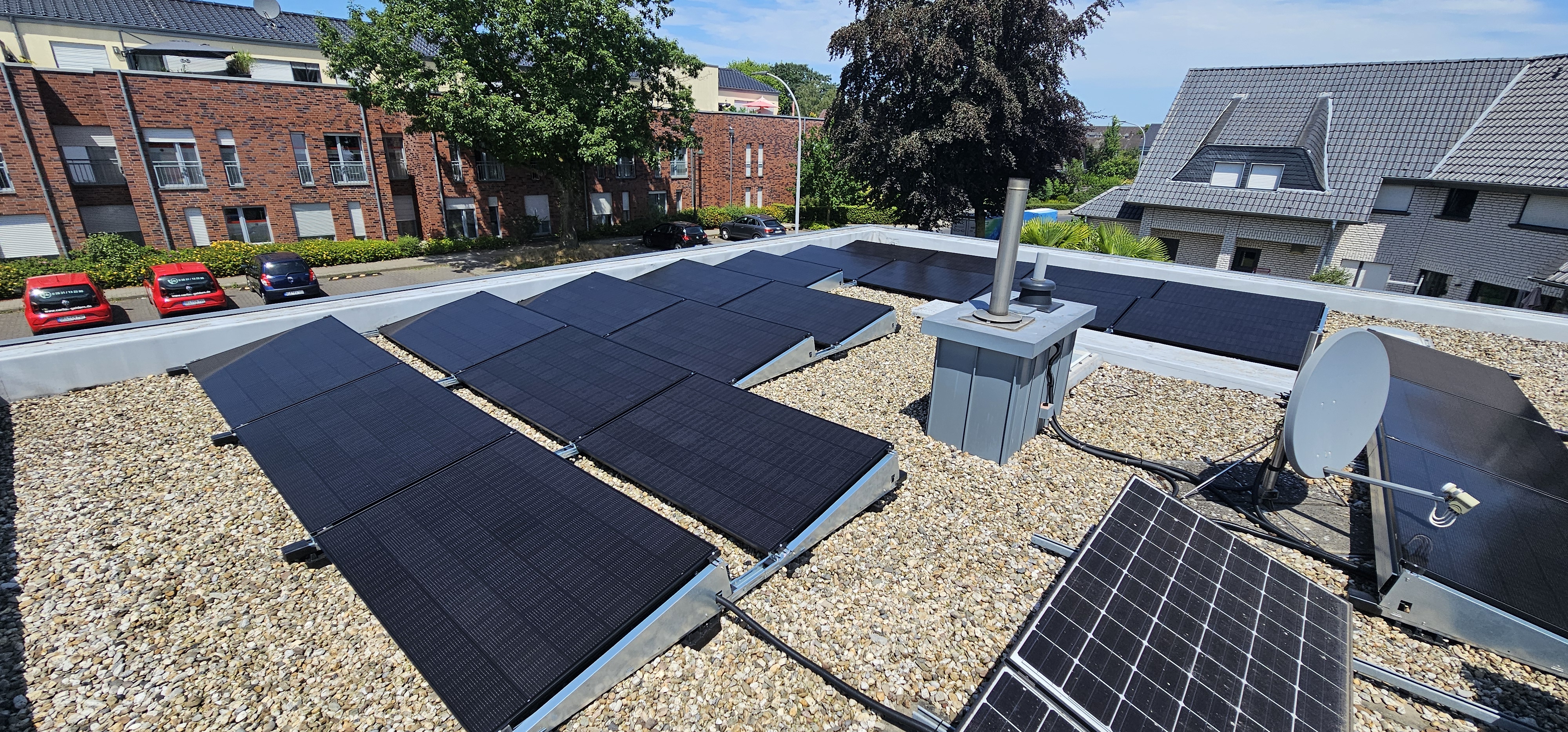

Mängelbericht – Photovoltaikanlage auf Flachdach

M01 – Ungeeignete Unterkonstruktion kritisch

Die Aufständerung ist ein leichtes Aluminiumsystem, wie es für Balkonkraftwerke üblich ist. Auf dem Flachdach wird sie als Ballastsystem für mehrere Module eingesetzt. Ein Ballastierungsplan, Lastverteilung, Windleitbleche oder ein Verbund der Reihen sind nicht erkennbar.

Verrutschen oder Abheben bei Wind, Schäden an Dach, Modulen und Dritten.

Herstellerfreigabe für Flachdach-Ballastierung inklusive Ballastplan vorlegen lassen. Liegt sie nicht vor, durch ein für Flachdach zugelassenes, statisch nachgewiesenes System ersetzen.

M02 – Zu geringe Auflagefläche, keine Lastverteilung kritisch

Das Fußprofil liegt mit nur ca. 3 cm Breite auf. Unter der Dachbahn befindet sich weiche Mineralwolle-Dämmung ohne druckverteilende Schicht.

Das Profil drückt sich mit der Zeit in die Dämmung. Die Profilkante belastet die Dachhaut, es entstehen Mulden, Wasseransammlungen und Undichtigkeiten.

Lastverteilende Auflager (breite Fußplatten) einsetzen und die Druckfestigkeit der Dämmung mit dem Dachdecker bzw. Planer gegen die tatsächlichen Lasten prüfen.

M03 – Bautenschutzmatte fehlt bzw. unzureichend kritisch

Unter den Profilen liegt nur eine sehr dünne schwarze Antirutschmatte statt einer dicken Bautenschutzmatte. Sie ist stellenweise seitlich versetzt oder liegt nur unter einem Teil des Profils, sodass die Profilkante direkt auf der Dachhaut aufliegt.

Mechanische Beschädigung der Dachbahn an den Kanten; zusätzlich bei PVC-Bahnen Verträglichkeitsfragen mit der Mattenart (Weichmacher).

Durchgängige, mit der Dachbahn verträgliche Bautenschutzmatte unter jedem Auflager, Material und Dicke mit dem Dachbahnhersteller/Dachdecker abstimmen.

M04 – Ballastierung mangelhaft kritisch

Je Modul liegt nur ein Betonsturz als Ballast, nicht an den dafür vorgesehenen Positionen, sondern beliebig auf der Unterkonstruktion verteilt. Am Modulende liegen Ziegelsteine als Ersatzballast (F12, F09).

Die Windsogsicherung ist nicht nachgewiesen und bei den gezeigten Positionen unwahrscheinlich ausreichend. Ballast kann verrutschen oder kippen.

Ballastplan nach Windlastberechnung (Standort, Gebäudehöhe, Randzonen) erstellen und die Ballastsituation gemäß Plan neu herstellen, mit definierten Positionen und Sicherung gegen Verrutschen.

M05 – Kein Windschutz, Randbereich kritisch

Es gibt keinen Windschutz seitlich (links/rechts) und hinten. Die Reihen liegen nahe an der Attika bzw. am Dachrand.

Im Dachrand- und Eckbereich treten erhöhte Windsogkräfte auf; die Modulreihen können angehoben werden.

Windleitbleche/Windbrecher und Abstände zum Dachrand nach statischem Nachweis herstellen.

M06 – Keine Abrutschsicherung, Anlage ist verrutscht kritisch

Die Anlage ist an keiner Stelle gegen Wegrutschen zur Dachkante gesichert. An den Positionen der Matten ist zu erkennen, dass sie sich bereits ein Stück bewegt hat.

Reihen verbinden, gegen Abrutschen sichern (z. B. Anschläge/Verbund) und Position nach Plan wiederherstellen.

M09 – DC-Leitungen lose auf der Dachfläche kritisch

Die beiden Strings (4 Leitungen) liegen ohne Schutz, ohne Halter und teils in Schlaufen lose auf der Dachfläche, auch über der Bitumenbahn. Teilweise stehen sie unter Zug und schleifen an den scharfen Profilkanten der Unterkonstruktion. Auf F09, F12 und F13 liegen die Leitungen in großen Bögen quer über die Dachfläche, über Nahtbereiche und Befestigungsteller. Ein Leitungsrest liegt lose auf dem Dach (F16).

Isolationsschäden durch UV, Frost, Wasser und Scheuern; Erdschlüsse und Lichtbögen auf der DC-Seite. Das ist eine Brand- und Personengefahr.

Leitungen in UV-beständigen Kabelkanälen oder mit Kabelhaltern an der Unterkonstruktion führen, scharfe Kanten schützen (Kantenschutz), Zugentlastung herstellen. Danach Isolationswiderstand messen.

M10 – Kein Erdungs-/Potentialausgleich kritisch

Vom Keller bzw. Tiefenerder aus wurde kein Erdungsanschluss zum Dach hochgeführt. Eine Verbindung der Unterkonstruktion mit dem Potentialausgleich ist nicht erkennbar. Gefordert ist mindestens 1 x 16 mm² PE.

Bei einem Isolationsfehler können Rahmen und Aufständerung Spannung führen; ohne Potentialausgleich fehlt die Schutzwirkung. Ist eine Blitzschutzanlage vorhanden, ist zusätzlich die Einbindung zu prüfen.

Potentialausgleich/Erdung durch eine Elektrofachkraft nach VDE-Vorgaben herstellen (Querschnitt und Verlegeart gemäß DIN VDE 0100-540 bzw. Blitzschutzkonzept bei Bedarf), Durchgang messen und dokumentieren.

M11 – Leitungsführung und Gebäudeeinführung kritisch

Die vier Leitungen hängen in einer Schlaufe über den Rand der Dachrinne (F25) und laufen in ein Edelstahlrohr an der Fassade, das mit einer Schelle befestigt und mit Kreppband beklebt ist. Die Rohröffnung ist schräg abgeschnitten, scharfkantig und ohne Kantenschutz oder Abdeckung (F26). Die Fassade wird gerade bearbeitet (Gerüst, Folie, Putz sichtbar). Unten werden die Leitungen ohne Schutz durch eine Wandöffnung in den Keller geführt; Bauschutt liegt im Bereich (F27, F28).

Wassereintritt, Scheuern an Kanten (Rinnenrand, Rohrkante), fehlende Brand- und Schlagregenabdichtung der Durchführung sowie Beschädigungsgefahr durch die laufenden Fassadenarbeiten.

Leitungen mit Schutzrohr/Kantenschutz führen, Rohröffnung mit Abdeckung ausführen, Wanddurchführung fachgerecht abdichten und brandschutztechnisch abschotten.
